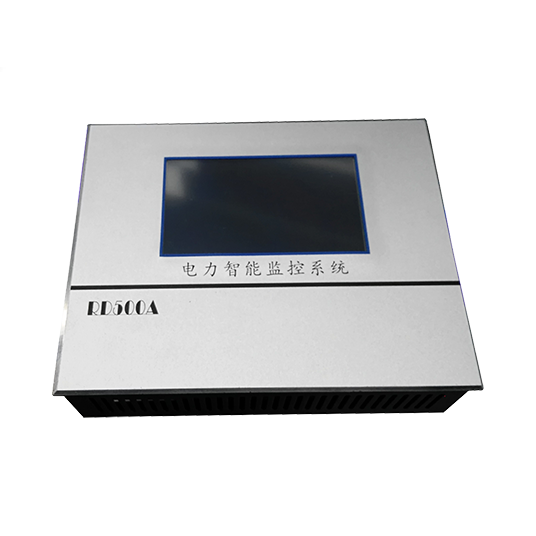

RD500A电力智能监控系统

1  性能与特点

1.1   性能齐全的检测功能，系统包括主监控、交流检测、直流检测、开关量检测、电池巡检和绝缘检测单元，可以精确的监测系统各种运行参数，同时还可兼容通信电源模块和逆变电源模块；

1.2   严密的控制功能，包括对电池的智能化充放电管理（严格控制电池充电电压电流，延长电池使用寿命）、智能型交流双路自动切换、模块电压电流控制；

1.3   友好的人机界面，8寸彩色大屏幕液晶显示器，一个画面可显示800*600个点阵，也可显示电池组的充放电曲线。触摸屏点触式操作，全部汉字显示，操作简便，易于上手；

1.4   多途径告警功能，当系统出现异常时，立即产生声光告警、启动故障继电器并通过RS485传送到后台，同时主监控显示故障信息，显示的故障信息可长期保存，便于机房无人值守的科学化管理；

1.5   周全的设置功能，可灵活对系统进行配置（如母线分段与否、模块数量、电池组数、巡检仪和绝缘检测仪数量等）、设定各参数上下报警限、设定电流传感器变比、对故障输出节点进行配置；

1.6   放电计量功能，当用户要对电池组进行核定性放电时，只要在“放电计量”功能下启动放电计量，系统自动给出放电负载加载控制信号，同时调低模块输出电压（如198V），开始对电池放电，计量放电时间和放电容量，当电池电压达到用户设定的终止放电电压值时，系统又自动给出放电负载切除控制信号，恢复到正常工作状态，此时用户可根据记录下的放电容量对电池组进行评估；

1.7   当用户要详细的掌握电池充放电情况时，可查阅充放电曲线了解其每时每刻的电压电流值，从而进一步了解电池的使用性能；

1.8   采用电力部标准通信协议，同时提供RS485串行通信接口，方便与电力自动化系统对接，实现对电源系统“四遥”功能，从而达到无人值守的自动化管理的目的；

1.9   另外考虑到客户的具体情况，本监控系统可灵活的与任意厂家的充电模块联机（包括模拟量调节的模块和数字量调节的模块），同时软件采用开放时设计，可根据客户要求量身定做最完美的监控系统。

多级操作权限管理方式，系统设有“恢复出厂”密码、“操作员”密码、“管理员”密码，非授权人员只能做一些简单的查询操作，确保系统安全可靠运行。

最专业的智能化双电双充管理功能解决方案。
