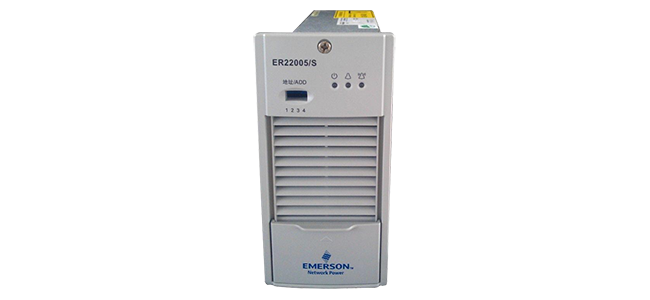

ER22005/S充电模块

发布时间：2019-03-08丨点击量：9616

艾默生/维谛充电模块型号：ER22005/S、ER11010/S、HD22005-5、HD11010-5

产品概述

      整流模块采用当代先进的电源技术和工艺，专门为各类变电站、电厂及其它直流供电场合的直流屏设计。具有高效、高功率密度、高可靠性、智能化控制和造形美观等特点。


产品特点
    由单相有源PFC 和DC/DC 变换两个功率部分组成。在两功率部分之外还有输入EMI 滤波器、辅助电源以及输入输出检测保护电路。
    前级单相有源PFC 用以实现交流输入的整流滤波和输入电流的校正，使输入电路的功率因数达到0.99，以满足相关输入电流谐波标准及降低前级设备容量的要求。
    后级的DC/DC 电路由DC/DC 变换器及其控制电路、整流滤波、输出EMI 等部分组成，用以实现将前级整流电压转换成电力操作电源要求的稳定的直流电压输出。
    辅助电源在输入单相有源PFC 之后，DC/DC 变换器之前，利用PFC 的直流输出，产生控制电路所需的各路电源。
    输入检测电路实现输入过欠压检测。DC/DC 的检测保护电路包括输出电压电流的检测，散热器温度的检测等，所有这些信号用以DC/DC 的控制和保护
