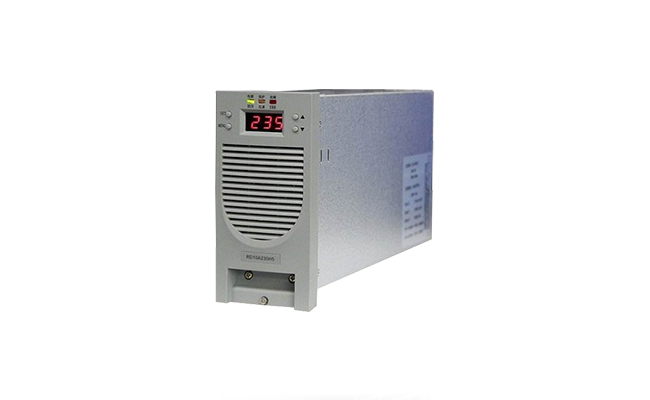

RD10A230H5充电模块
RD10A230H5系列高频开关整流模块先进的LLC谐振软开关技术，效率高；采用无源PFC技术，功率因数高；内置完善的EMC设计，满足GB/T 19826-2005标准中EMC相关要求；散热风扇采用温度联合电流控制模式，噪音低，风扇寿命长。
本系列模块包括5个型号：RD10A230H5/ RD05A230H5/ RD07A230H5/ RD20A115H5/ RD10A115H5。
● 输入电压工作范围宽：304VAC～456VAC；
● 采用先进的LLC谐振高频软开关技术，效率高，功率密度高；
● 完善的EMC设计，满足相关标准要求；
● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；
● 采用LED显示，可查询模块的电压、电流、地址及故障信息；
● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；
● 风机采用温度联合电流控制调速，噪音小，可靠性高；
● 内置防反接保护，支持带电热拔插。
型 号 项 目 | 参数指标 | ||||||||
RD10A230H5 | RD07A230H5 | RD05A230H5 | RD20A115H5 | RD10A115H5 | |||||
输入电压 | 380VAC（-20%～+20%） | ||||||||
输出额定值 | 10A/230V | 7A/230V | 5A/230V | 20A/115V | 10A/115V | ||||
电压调节范围 | 198～286V | 98～143V | |||||||
输出限流范围 | 10%～105%额定电流 | ||||||||
稳压精度 | ≤0.5% | ||||||||
稳流精度 | ≤0.5% | ||||||||
纹波系数 | ≤0.5% | ||||||||
功率因数 | ≥0.9 | / | / | ≥0.9 | / | ||||
转换效率 | ≥94% | ||||||||
输出短路回缩 | 回缩电流≤40%额定电流，可恢复 | ||||||||
输出过压保护 | 300±5VDC，不可恢复 | 145±3VDC，不可恢复 | |||||||
欠压限功率 | 320±5VAC（恢复电压325±5VAC） | ||||||||
输入欠压保护 | 295±10VAC（恢复电压305±10VAC） | ||||||||
输入过压保护 | 465±10VAC（恢复电压450±10VAC） | ||||||||
过温保护 | 75℃±5（恢复温度：65℃±5） | ||||||||
冷却方式 | 温度和电流联合控制，线性调速 | ||||||||
外形尺寸 | 88mm×177mm×310mm（宽×高×深） | ||||||||
模块净重 | ≤4Kg | ||||||||
